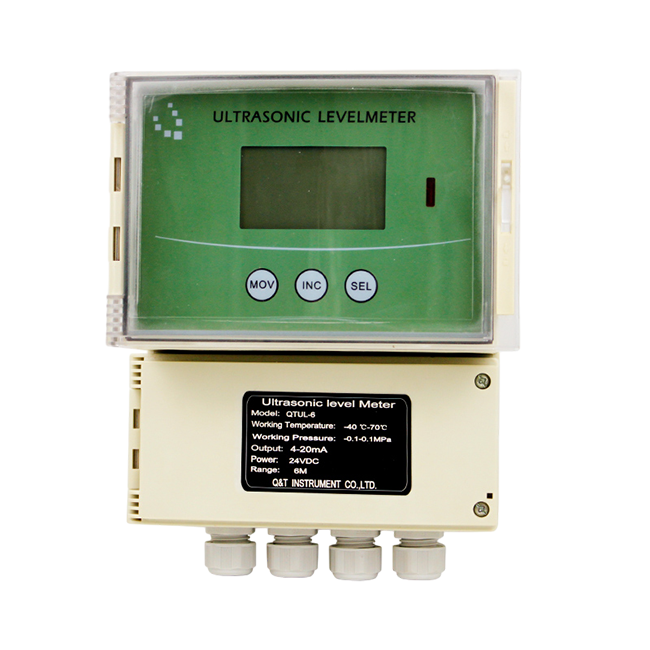

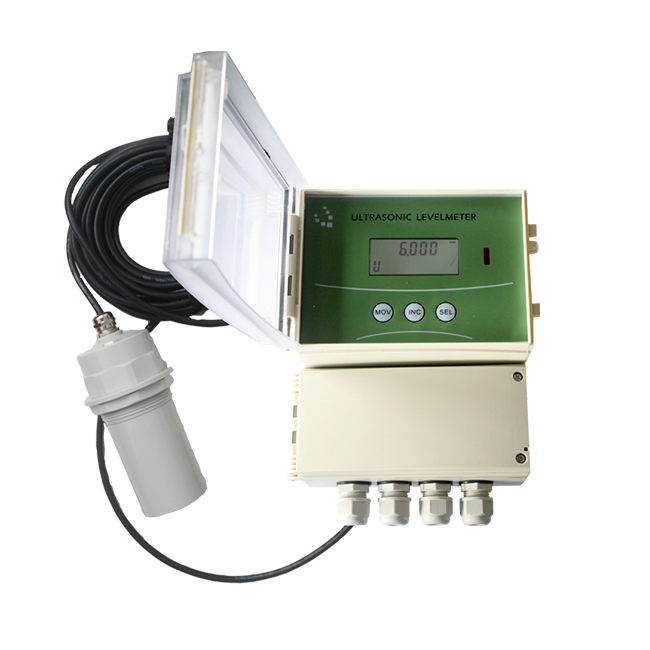

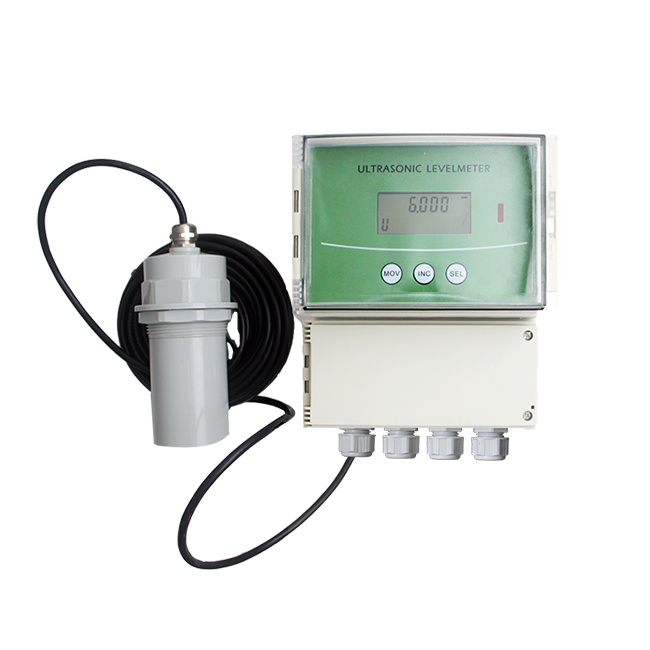

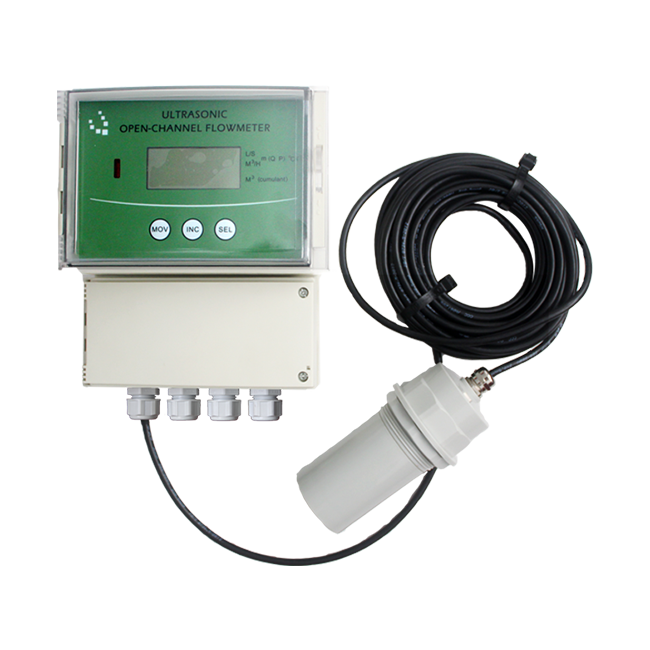

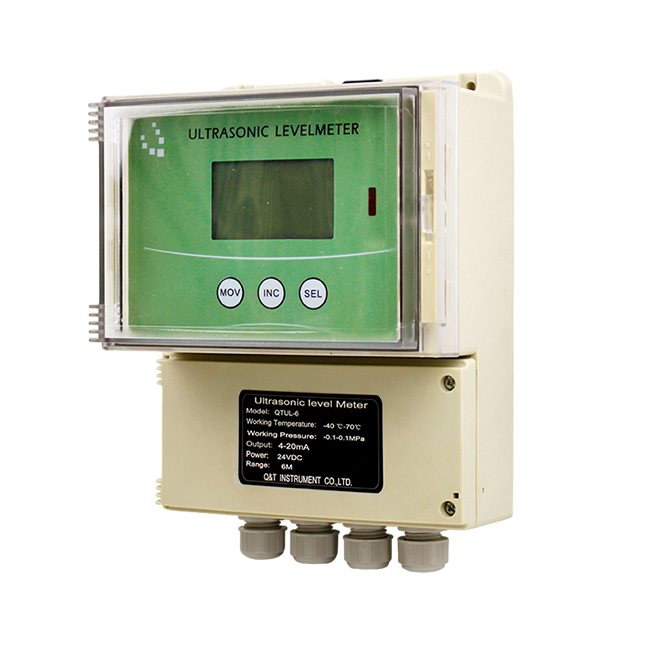

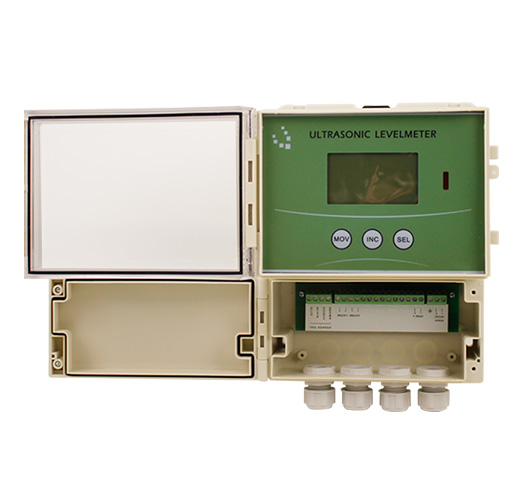

超聲波明渠流量計

明渠流量計是一種經濟的明渠測量解決方案，可測量流經堰和水槽的水位、流量和總體積。該儀表包括一個非接觸式超聲波液位傳感器，用于檢測水位，然后利用曼寧公式和通道特性計算流量和體積。

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

產品優勢

超聲波明渠流量計的優點

經濟可靠。水平變化的精度為1毫米。

適用于各種堰和水槽，巴歇爾水槽（ISO）、V型缺口堰、矩形堰（帶或不帶末端收縮）和定制公式型堰；

以L/S、M3/h或M3/min顯示流量；

圖形液晶顯示屏顯示清晰（帶背光）；

探頭與主機之間的電纜長度可達1000m；

探頭采用防漏結構，防護等級IP68；

耐化學腐蝕的探針材料可實現最大的應用靈活性；

提供4-20mA輸出和RS485串行通訊（MODBUS-RTU）輸出；

最多提供6個可編程繼電器用于報警；

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

電源	DC24V（±5%）0.2A；AC220V（±20%）0.1A；可選DC12V
顯示	背光液晶顯示屏
流量范圍	0.0000~99999L/S或m3/h
最大累計流量	9999999.9立方米/小時
液位/精度	1mm 或全跨度的 0.2%（以較大者為準）
模擬輸出	4-20mA，對應瞬時流量
輸出	模擬輸出：4~20mA，最大750Ω
繼電器輸出	標準2個繼電器輸出（可選配最多6個繼電器）
通訊協議	RS485、MODBUS-RTU標準協議
環境溫度	-40℃~70℃
測量周期	1秒（可選2秒）
參數設定	3個感應按鈕/遙控器
轉換器外殼材料	ABS
轉換器防護等級	IP67級
盲區	0.20m
電纜長度	標準10m（可延長至1000m）

產品安裝

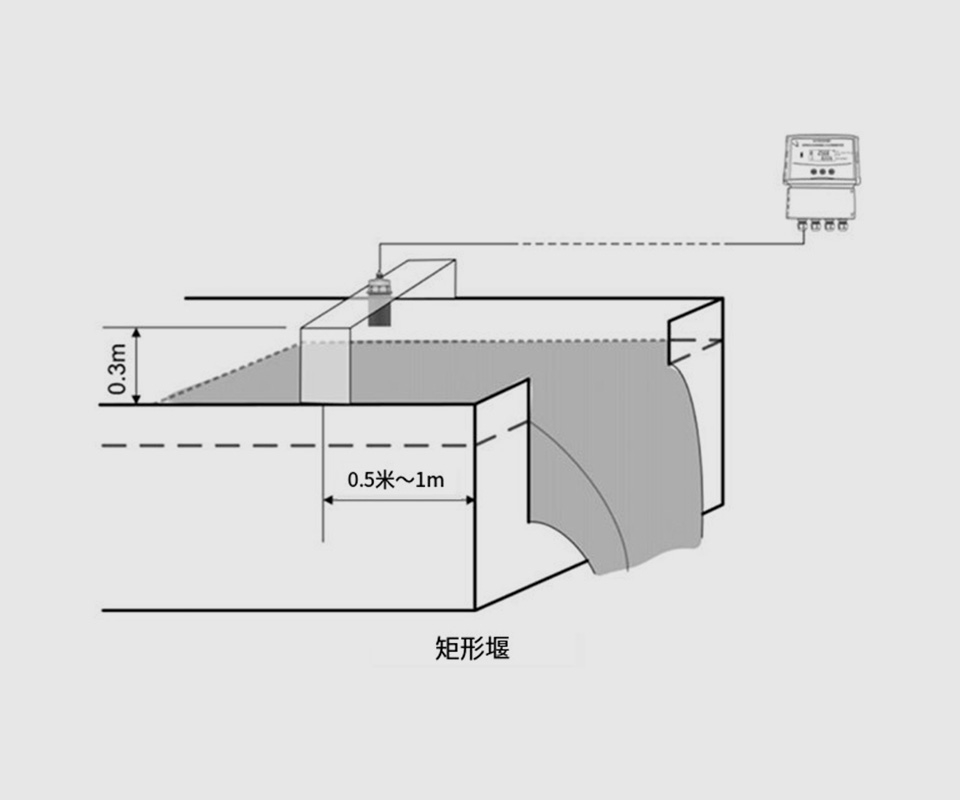

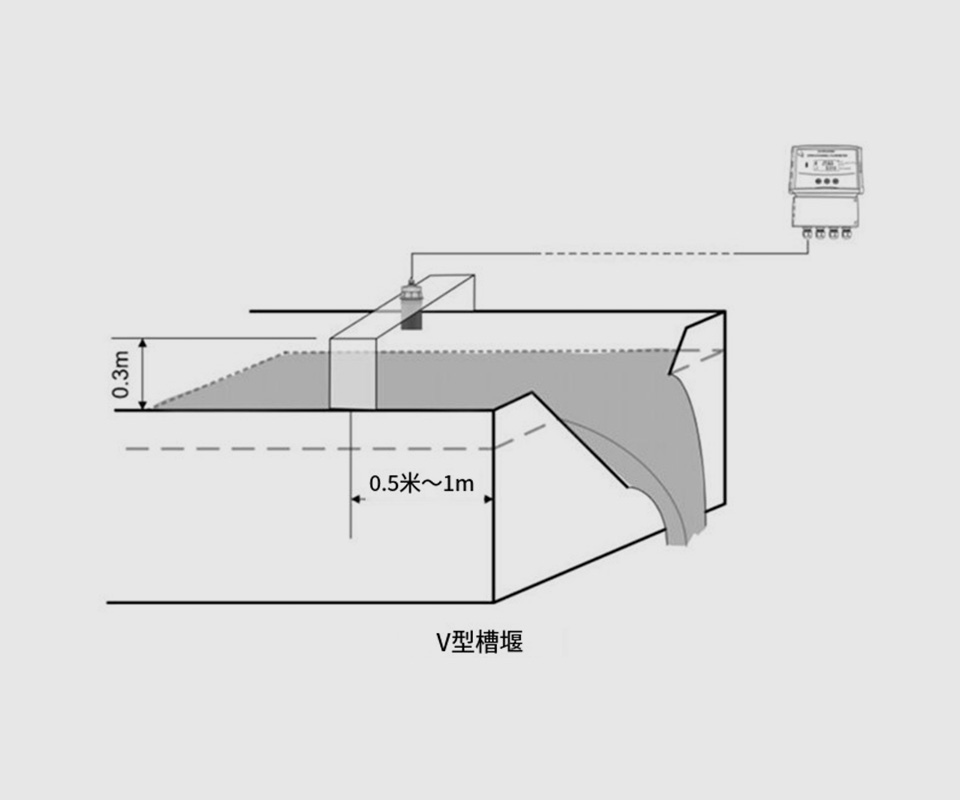

明渠流量計探頭安裝提示

探頭可作為標準配置提供，也可配有螺母或訂購的法蘭。

對于需要化學兼容性的應用，探頭可完全封裝在 PTFE 中。

不建議使用金屬配件或法蘭。

對于暴露或陽光充足的地方，建議使用防護罩。

確保探頭垂直于被監測表面安裝，盡量距監測表面至少 0.25 米，因為探頭在盲區無法得到響應。

探頭在 3 db 處具有 10°（含 10°）錐形光束角，安裝時必須能夠清晰無阻礙地看到待測液體。但光滑的垂直側壁堰槽不會造成錯誤信號。

探頭必須安裝在水槽或堰的上游。

法蘭上的螺栓不要擰得過緊。

當水中有波動或需要提高液位測量精度時，可使用靜水井。蒸餾井與堰或水槽的底部相連，探頭測量井內的液位。

安裝在寒冷地區時，應選用加長型傳感器，并使傳感器伸入容器內，避免霜凍和結冰。

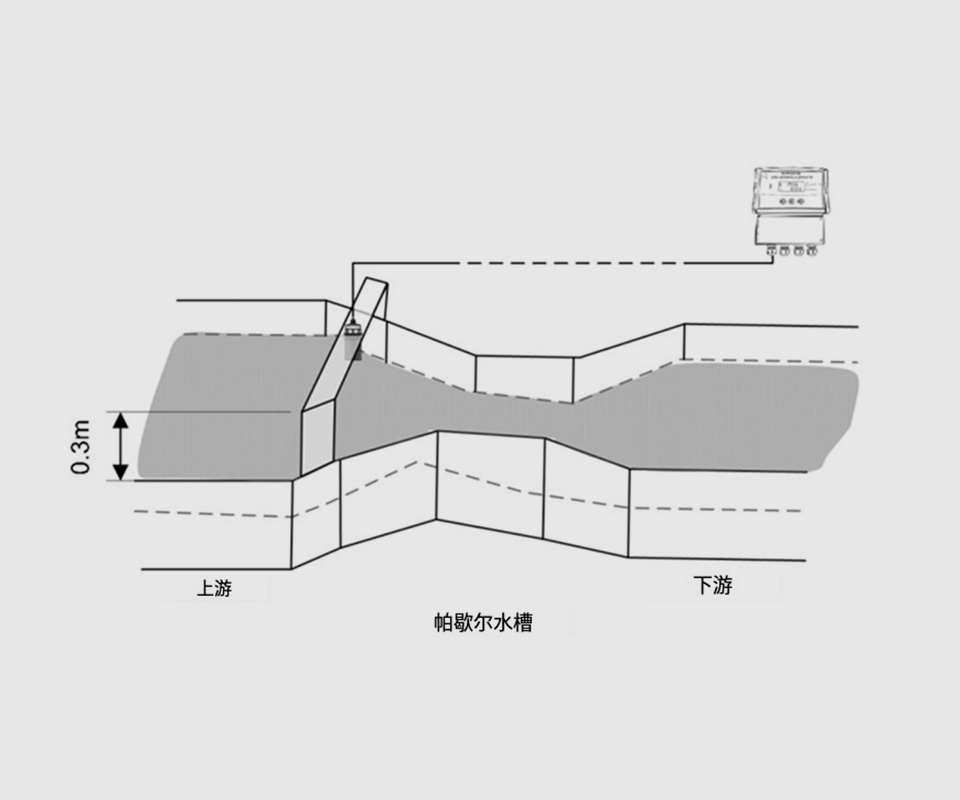

對于巴歇爾水槽，探頭應安裝在距喉部2/3收縮的位置。
